Konstruieren von Freiformflächen
In diesem Projekt wird evaluiert, inwieweit es möglich ist, Oberflächenrückführung mit Unigraphics durchzuführen.
Arbeitsplan:
Dazu wird folgender Arbeitsplan festgelegt:
- Digitalisieren eines Körpers mit komplizierter Oberfläche (Handy / Auto) die komplizierte Geometrie eines einfachen Löffels
- In Unigraphics importieren
- Die daraus erhaltenen Rohdaten mit Unigraphics bearbeiten

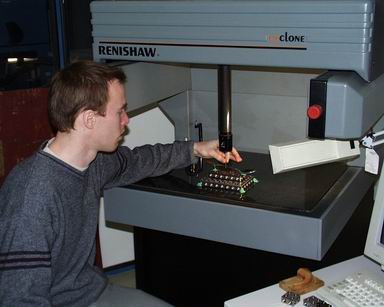

Digitalisieren:
Import:
Es werden vom Digitalisierungsprogramm, je nach gewünschter Genauigkeit, etwa 30.000 Punkte an das CAD-Programm übergeben.
Bearbeiten:
Die nicht benötigten Punkte werden ausgeblendet und gelöscht, die verbleibenden Punkte werden zu Linien miteinander verbunden. Mit speziellen Funktionen können diese Linien bearbeitet und geglättet werden.

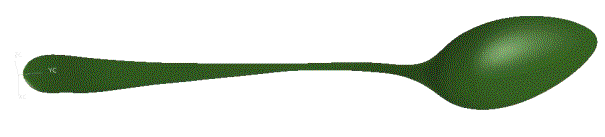

Anschließend werden aus den erzeugten Linien Flächen erzeugt.
Damit der Löffel keine Unebenheiten aufweist, ist es wichtig, das die Krümmung und die Steigung an den Übergängen der einzelnen Flächen identisch ist. So laufen die Flächen dann sanft ineinander über und der Löffel bekommt eine einheitliche Oberfläche.
Ergebnis:
Es ist möglich Freiformflächen in Unigraphics rückzuführen. Wie das importieren und Bearbeiten genau vonstatten geht, habe ich in einer Anleitung festgehalten.
Sollten Sie Interesse an dieser Anleitung haben, kontaktieren Sie mich gerne.
